辐射校准光源

HL-3P-CAL 辐射校准卤钨灯光源

DH-3P和 HL-3P

产品详情

海洋光学辐射校准光源专用于光谱仪系统的绝对光谱响应校准。通过搭配专用分析软件,用户可准确测定紫外、可见光和近红外波段的绝对强度值。

辐射校准光源经严格光辐射表征,输出光通量具备可溯源性(不确定度极低),每个光源均按NIST可溯源标准进行标定,形成完整的计量溯源链,提供高质量和可靠的数据。

海洋光学校准服务在ISO 17025认证实验室内完成。

产品概览

规格

规格DH-3P-CALDH-3P-BAL-CALHL-3P-CALHL-3P-INT-CAL
NIST 可追溯校准波长余弦校正光纤
标准:210-1100 纳米
全波段:210-2400 纳米

裸光纤
标准: 250-1100 纳米
全波段:250-2400 纳米
余弦校正光纤
标准:230-1100 纳米
全波段:230-2400 纳米

裸光纤
标准:250-1100 纳米
全波段:250-2400 纳米
余弦校正光纤
标准:350-1100 纳米
全波段:350-2400 纳米

裸光纤
标准: 350-1100 纳米
全波段:350-2400 纳米
积分球
标准:350-1100 纳米
全波段:350-2400 纳米

光源氘钨灯氘钨灯卤钨灯卤钨灯
灯泡额定功率25 瓦(氘)、
20 瓦(卤钨灯)
25 瓦(氘)、
20 瓦(卤钨灯)
5 W5 W
校准用于绝对辐照度
(µW/cm2/nm)
绝对辐照度
(µW/cm2/nm)
绝对辐照度(µW/cm2/nm)绝对辐照度(µW/cm2/nm)
校准寿命50 小时50 小时50 小时50 小时
电压每小时≤0.01%每小时≤0.01%每小时≤0.3%每小时≤0.3%
最低不确定度在 700 纳米波长处为 3.7%在 700 纳米波长处为 4.0%3%7%
稳定性(电流)<5 x 10-6 峰间值
(0.1-10.0 Hz)
<5 x 10-6 峰间值
(0.1-10.0 Hz)
0.5% 峰间值0.5% 峰间值
预热时间40 分钟(氘灯)40 分钟(氘灯)
20 分钟(卤钨灯)
15 分钟15 分钟
安全与监管CE、ROHS、WEEECE、ROHS、WEEECE、ROHS、WEEECE、ROHS、WEEE
工作湿度5-95% 无
40°C 时无冷凝
5-95% 无
40°C 时无冷凝
5-95% (40 °C 时无冷凝)5-95% (40 °C 时无冷凝)
工作温度5 °C – 35 °C5 °C – 35 °C5 °C – 35 °C5 °C – 35 °C
快门NA
尺寸15 x 13.5 x 28.5 厘米15 x 13.5 x 28.5 厘米14 x 6 x 6 厘米14 x 6 x 6 厘米
重量6 千克6 千克0.5 千克0.5 千克
耗电量约 78VA约 78VA1.2 A @ 12 VDC1.2 A @ 12 VDC
电源要求85-264 伏 50/60 赫兹85-264 伏 50/60 赫兹85-264 伏 50/60 赫兹85-264 伏 50/60 赫兹
光纤接口SMA 905
CC-3-UV-S 或用于余弦校正器的 6.35 毫米孔径
SMA 905
CC-3-UV-S 或用于余弦校正器的 6.35 毫米孔径
SMA 905
CC-3
集分球 FOIS-1

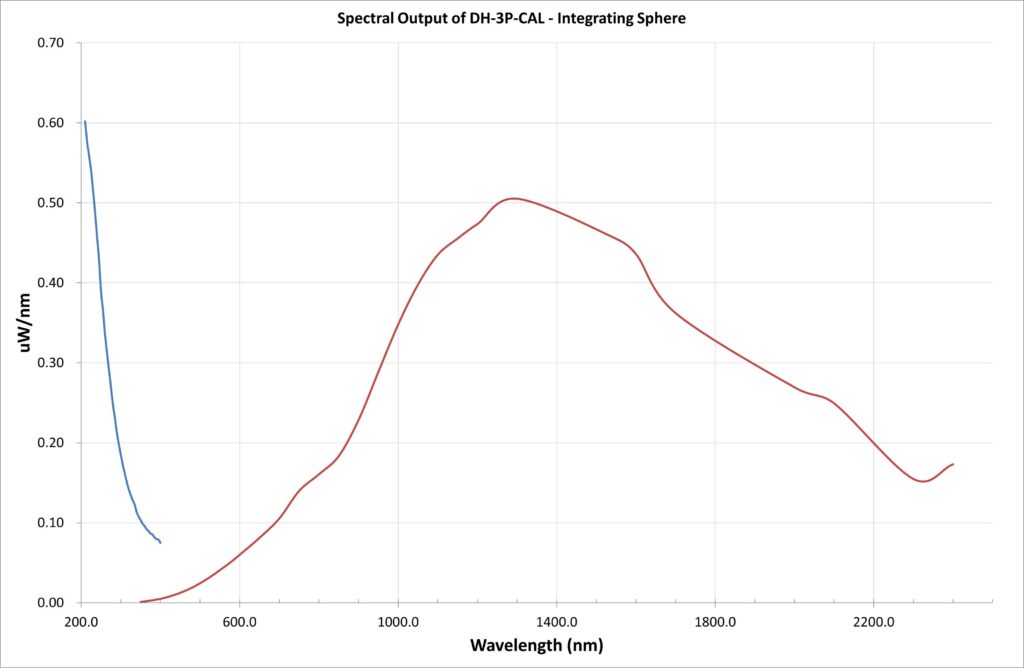

DH-3光谱输出

DH-3-CAL 和 DH-3plus 校准光源的光谱输出图

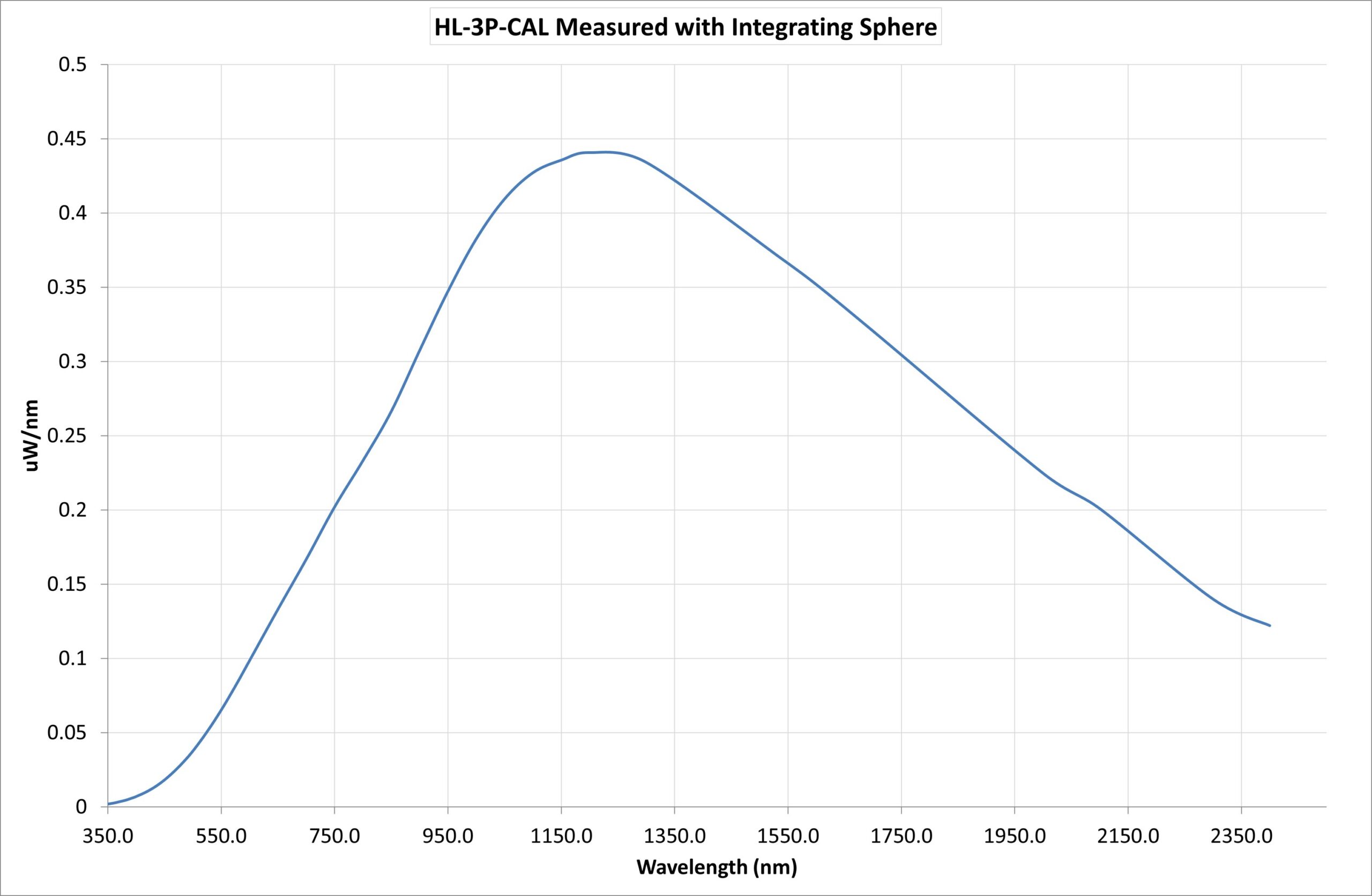

HL-3光谱输出

HL-3-INT 和 HL-3plus-INT 校准光源的光谱输出与积分球图
